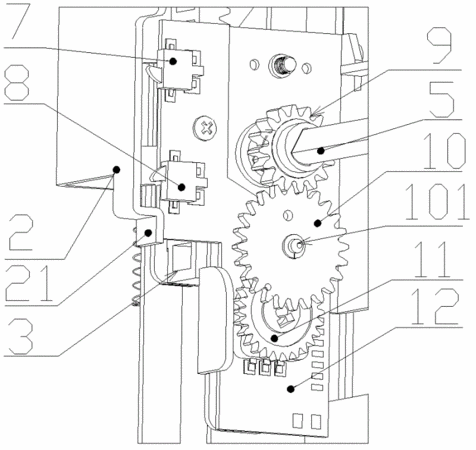

摘要：本實用新型公開一種車載顯示屏伸縮機構的檢測裝置及控制系統，該檢測裝置包括旋轉傳感器和第一減速齒輪和第二減速齒輪；第一減速齒輪安裝在動力長軸上；第二減速齒輪與第一減速齒輪嚙合；旋轉傳感器由第二減速齒輪的齒輪軸驅動，輸出表征旋轉傳感器角位移/速度的檢測信號，據此換算獲得的顯示模塊當前位置。該控制系統包括檢測裝置、電控單元及驅動機構，電控單元接收檢測裝置輸出的角位移/速度檢測信號，計算顯示模塊當前位置，據此調整驅動機構的驅動電壓；驅動機構傳動連接顯示模塊，根據驅動電壓極性及幅值驅動顯示模塊往復運動。本實用新型實時檢測顯示模塊運行位置，以自適應調整車載顯示屏伸縮機構的運動狀態，減小顯示模塊的沖擊載荷。
- 專利類型實用新型
- 申請人惠州市華陽多媒體電子有限公司;
- 發明人謝東江;王勇;彭云;
- 地址516000 廣東省惠州市東江高新科技產業園上霞北路1號
- 申請號CN201120326384.8
- 申請時間2011年09月01日
- 申請公布號CN202255280U
- 申請公布時間2012年05月30日
- 分類號G01B11/00(2006.01)I;G09G5/00(2006.01)I;
