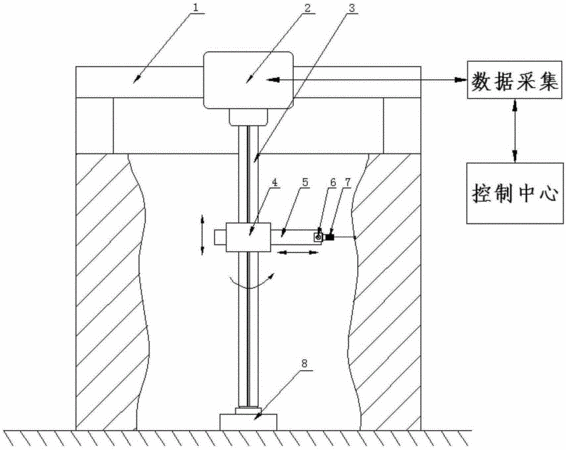

摘要：本發明公開了一種大型回轉類工件內壁尺寸的測量裝置，包括底座，用于支撐裝置其它部件；安裝架，用于將裝置安裝于待測工件上；回轉機構，安裝于底座與安裝架之間，用于帶動激光位移傳感器在水平面上回轉；縱向移動機構，用于調整激光位移傳感器在豎直方向的位置；橫向移動機構，用于在水平方向上調整激光位移傳感器相對工件測點的距離；調平機構，用于調節激光位移傳感器的姿態使其發出的激光束水平入射工件測點；激光位移傳感器，用于測量工件測點到傳感器的距離。本發明還提供了基于該測量裝置的測量系統和方法。本發明利用激光三角測量原理確定測點的空間坐標，測量精度高；能夠自動調整測量位置，適用于各種大型回轉殼體類零件的現場測量。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人李斌;李沨;熊忠星;劉紅奇;毛新勇;彭芳瑜;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201310187168.3
- 申請時間2013年05月20日
- 申請公布號CN103307977B
- 申請公布時間2016年07月06日
- 分類號G01B11/00(2006.01)I;
