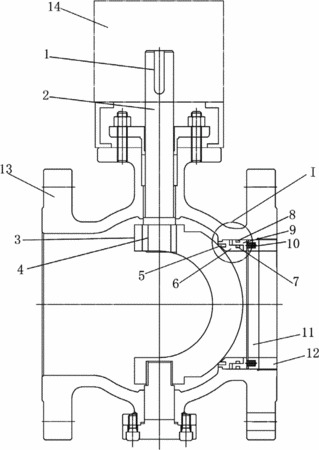

摘要：一種雙向密封V型球閥，包括閥體、球體、閥桿、閥座、閥座支撐圈和彈簧座，閥座支撐圈設置在閥體一個出口的內側，閥座設置在閥座支撐圈上，閥座與球體外側面形成密封，彈簧座固定設置在閥體的端口，閥座支撐圈上設置有密封圈座，密封圈座與閥座支撐圈通過階梯面配合，密封圈座的外端面與彈簧座之間設置有彈簧，密封圈座的內端與閥座支撐圈之間設置有過流間隙，密封圈座和閥座支撐圈的配合面處設置有第一密封圈，密封圈座的外側壁與閥體之間設置有第二密封圈，密封圈座外側壁直徑大于閥座與球體配合處的直徑，第一密封圈內徑小于閥座與球體配合處的直徑。本實用新型利用球體和閥座配合處的直徑與密封圈座的內外徑差產生的液壓作用力實現雙向密封。
- 專利類型實用新型
- 申請人上海雙高閥門（集團）有限公司;
- 發明人李力;吳幫亮;
- 地址201609 上海市松江區葉榭鎮葉旺路288號
- 申請號CN201420209009.9
- 申請時間2014年04月28日
- 申請公布號CN203823115U
- 申請公布時間2014年09月10日
- 分類號F16K5/06(2006.01)I;F16K5/20(2006.01)I;
