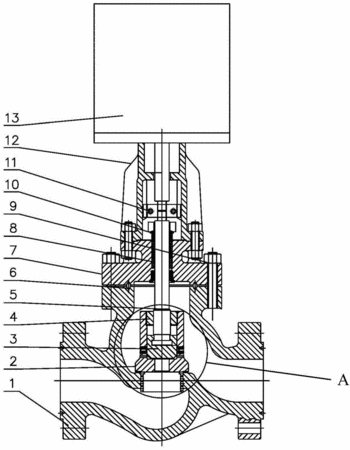

摘要：一種截斷調節雙用閥，包括閥體，在閥座上設置有一個大閥瓣，在大閥瓣中設置內腔、上節流孔和下節流孔，在大閥瓣內腔中設置小閥瓣，小閥瓣與上下運行的閥桿連接。先利用小閥瓣調節上節流孔的面積，如閥門還達不到流量要求，再利用小閥瓣提升大閥瓣，通過調節下節流孔的面積來進一步調節流量。當閥門需要關閉達到零泄漏要求時，小閥瓣密封面和大閥瓣內腔密封面重合，大閥瓣密封體和閥座密封面重合，大閥瓣和小閥瓣都靠閥門內腔介質作用在大小閥瓣上的壓力來實現密封。本實用新型加工簡單，由一臺閥門實現了調節閥和截斷閥的功能，造價低，密封和調節功能優、檢維修方便。
- 專利類型實用新型
- 申請人上海雙高閥門（集團）有限公司;
- 發明人李力;吳幫亮;
- 地址201609 上海市松江區葉榭鎮葉旺路288號
- 申請號CN201420796046.4
- 申請時間2014年12月15日
- 申請公布號CN204344937U
- 申請公布時間2015年05月20日
- 分類號F16K1/00(2006.01)I;F16K1/36(2006.01)I;F16K1/52(2006.01)I;
