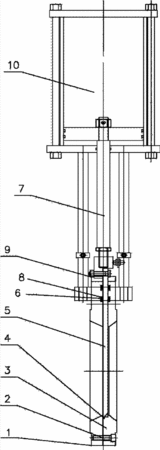

摘要：一種耐磨平板閘閥，包括閥座、閘板、閥桿和驅動機構，所述的閘板設置在閥座中，閘板通過閥桿與驅動機構連接，閘板呈平板狀，閘板上包括有左右兩個大面和位于左右兩個大面之間的前側邊、后側邊和底側邊，閥座由左閥體和右閥體構成，左閥體和右閥體分別與左右兩個大面相鄰，閘板的前側邊、后側邊和底側邊中設置有一條連續的凹槽，凹槽內設置有密封繩，閥座的上部設置有中部填料函，中部填料函內設置有密封條，密封條沿閘板的寬度方向設置，密封條的兩端與密封繩的兩個上端相鄰。管道中的介質不接觸閘板密封面，密封繩具有潤滑的作用，可降低閘板和閥體密封面的摩擦力，減少閥門啟閉力矩，增加使用壽命，密封繩報廢時可更換密封繩繼續使用。
- 專利類型實用新型
- 申請人上海雙高閥門（集團）有限公司;
- 發明人李國祥;吳幫亮;
- 地址201609 上海市松江區葉榭鎮葉旺路288號
- 申請號CN201220099185.2
- 申請時間2012年03月16日
- 申請公布號CN202545849U
- 申請公布時間2012年11月21日
- 分類號F16K3/02(2006.01)I;F16K27/04(2006.01)I;F16K3/30(2006.01)I;
