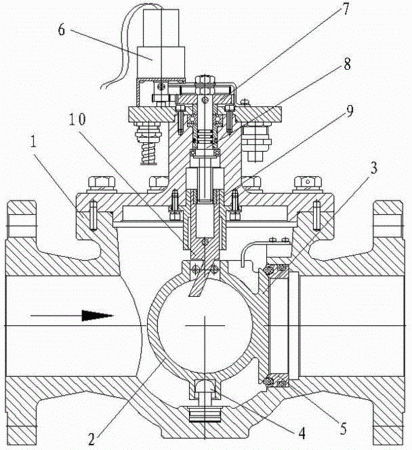

摘要：本實用新型涉及一種適應任意角度安裝的球閥結構，解決現有的球閥閥芯單側定位不適合豎直安裝使用的問題。本裝置包括帶通路的閥體，閥體內設有閥芯，閥體的通路與閥芯配合處設有密封閥座，其特征在于：所述閥體上設有控制閥芯轉動的控制裝置，所述閥體的內壁上還設有支撐座，所述控制裝置和支撐座同軸設置并分別支撐閥芯的上下兩側，所述控制裝置與支撐座的軸線與閥體的通路垂直，所述閥芯主體為一兩端面貫通的圓環，控制裝置和支撐座分別連接支撐圓環的上側和下側，圓環側面設有與密封閥座適配的封蓋，圓環的軸線和封蓋的軸線相互垂直，圓環的貫通的兩端為閥芯的貫通側，封蓋為閥芯的封堵側。本實用新型球閥能適應各種角度安裝；閥芯采用先分離、再轉動的通斷控制，減少了閥芯轉動的摩擦，減少損耗。
- 專利類型實用新型
- 申請人浙江蒼南儀表集團有限公司;
- 發明人林元文;許秀鳳;葉德才;陳永澤;
- 地址325800 浙江省溫州市蒼南縣靈溪鎮工業示范園區
- 申請號CN201520323804.5
- 申請時間2015年05月20日
- 申請公布號CN204677800U
- 申請公布時間2015年09月30日
- 分類號F16K5/06(2006.01)I;
