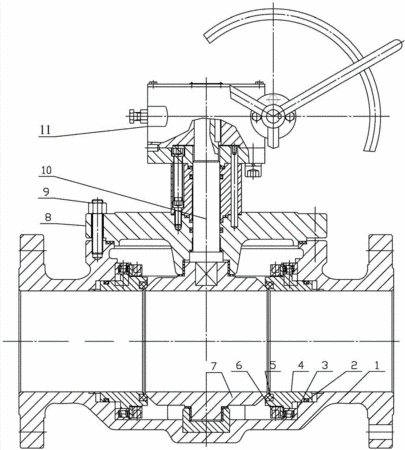

摘要：一種頂裝式固定球閥，包括閥體、閥蓋、閥桿和球體，輸入流道和輸出流道在其與閥腔相連的一端中各自設置有一個環狀臺階部，任意一個環狀臺階部與球體之間均各自設置有閥座支撐圈，閥座支撐圈的外端與環狀臺階部之間設置有軸向滑動副，閥座支撐圈內端部的外圓周上通過螺紋設置有調整螺母，調整螺母的外端面與閥體內壁之間設置有彈簧，閥座支撐圈的內端面中設置有閥座，閥座內端面凸出于閥座支撐圈的內端面，彈簧將閥座內端面偏置在球體表面，從而實現密封。通過調整螺母調整彈簧壓縮量，可調節彈簧給閥座的預緊比壓，無需更換彈簧或閥座就可改善密封效果。拆開閥蓋就可實現閥門內全部零部件的維修，因此維修時，無需從管道中拆下，縮短了維修時間。
- 專利類型實用新型
- 申請人上海雙高閥門（集團）有限公司;
- 發明人李國祥;吳幫亮;
- 地址201609 上海市松江區葉榭鎮葉旺路288號
- 申請號CN201320161690.X
- 申請時間2013年04月03日
- 申請公布號CN203189775U
- 申請公布時間2013年09月11日
- 分類號F16K5/06(2006.01)I;F16K5/08(2006.01)I;F16K5/20(2006.01)I;
