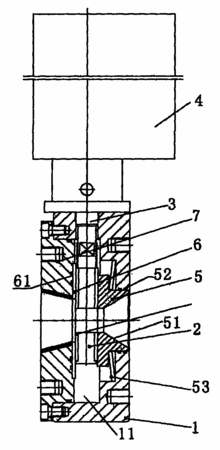

摘要：一種雙向密封耐磨耐沖刷調節閥，由閥體、閥蓋、閘板和閥桿構成，閘板設置在內腔中，閥蓋的上端與閥桿連接，內腔內兩側對稱設置有兩個導向板，閘板設置在兩個導向板之間，閘板中部設置有一個通孔，通孔軸向與閥體過孔軸向平行或重合，閘板的兩側密封面外各自設置有上閥座和下閥座，上閥座密封設置在閥體的過孔內，上閥座內側臺階與閥體之間設置有彈簧，下閥座與閥體內側壁密封連接，閘板上下端和閥體之間設置有儲油腔，閘板與導向板鄰接面中設置有導油槽。閘板上下移動調節流量，閥座阻止介質沖刷閥體，閘板與閥體之間設置的自潤滑裝置減少閥門的啟閉力矩，上閥座與閥體之間彈簧可動態調節補償閘板、上閥座以及下閥座的磨損，保證閥門的密封性能。
- 專利類型發明專利
- 申請人上海雙高閥門(集團)有限公司;
- 發明人李國祥;吳幫亮;
- 地址201609 上海市松江工業區葉榭分區葉旺路288號
- 申請號CN201010141262.1
- 申請時間2010年04月06日
- 申請公布號CN102213323A
- 申請公布時間2011年10月12日
- 分類號F16K3/20(2006.01)I;F16K3/30(2006.01)I;F16K3/312(2006.01)I;F16K3/36(2006.01)I;
