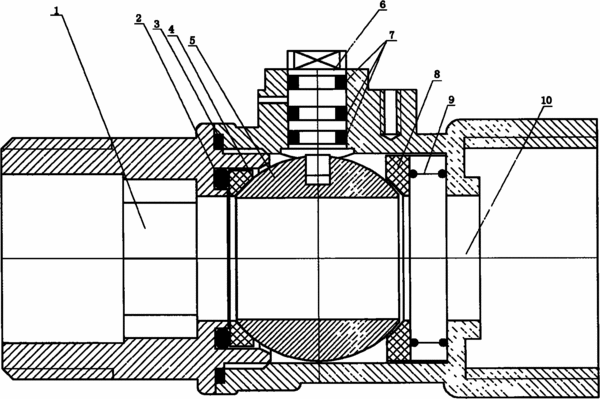

摘要：本實用新型一種驅動力矩小密封可靠的球閥結構，分為兩段：閥體I和閥體II，閥體I為內螺紋，閥體II為外螺紋，閥體I與閥體II通過螺紋連接，在接口處設有O型密封圈，閥體I中設有閥球，閥球上端設有閥桿，閥桿上設有三道O型密封圈，閥體I中設有一聚四氟乙烯墊片，在閥體靠近進水口一側設有一彈性部件，在閥體II內設一聚四氟乙烯墊片、一O型密封圈。閥門關閉時，在管道內流體壓力小時，閥體I內彈性部件彈力會作用于緊挨著的聚四氟乙烯墊片，再作用于閥球，使閥球擠壓閥體II內聚四氟乙烯墊片、O型密封圈，保證閥門密封性；在管道內流體壓力大時，彈性部件的彈力相對于管道內流體壓力來說可以忽略不計，彈性部件的存在保證球閥轉動扭矩很小，保證閥門動作所需電流較小。
- 專利類型實用新型
- 申請人河南新天科技股份有限公司;
- 發明人費戰波;袁金龍;王均;林安秀;王海港;楊雨萍;張慶磊;
- 地址450001 河南省鄭州市高新技術開發區國槐街19號
- 申請號CN201120124478.7
- 申請時間2011年04月26日
- 申請公布號CN202048230U
- 申請公布時間2011年11月23日
- 分類號F16K5/06(2006.01)I;F16K5/20(2006.01)I;F16K41/04(2006.01)I;F16K27/06(2006.01)I;
