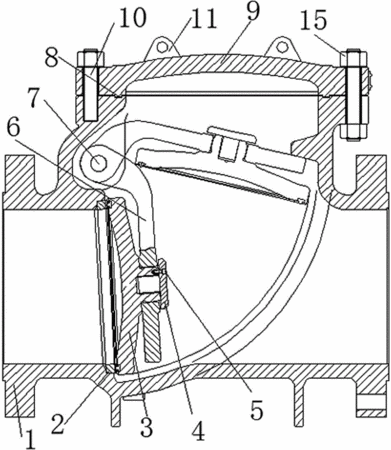

摘要：本實用新型公開了一種管線式止回閥，所述閥體內安裝有閥座，所述閥瓣固定在閥座上，所述閥瓣蓋通過內六角圓柱螺釘鎖緊在閥瓣上，所述搖臂一端固定在閥瓣上，另一端安插有銷軸，所述纏繞墊片設置在閥蓋與閥體的相接處，所述閥蓋安裝在閥體的上端，且通過全螺紋螺栓和六角螺母鎖緊，所述吊耳設置在閥蓋上，所述端蓋通過螺母和螺柱鎖緊在閥體上。本實用新型的閥體結構使閥門開啟時可以實現閥體中腔空間和管道內徑基本一致，可以有效防止清管器在閥體中腔翻轉的現象，使閥體中腔的多余空間減少，有效防止管道污物的截留現象，有效降低流阻，減少管道的踹流和水錘現象?？蓪崿F閥門在線清掃管道功能的功能，具有造價低，密封功能優、檢維修方便等優點。
- 專利類型實用新型
- 申請人上海雙高閥門(集團)有限公司;
- 發明人李力;吳幫亮;
- 地址201609 上海市松江區工業區葉榭分區葉旺路
- 申請號CN201420819459.X
- 申請時間2014年12月23日
- 申請公布號CN204387408U
- 申請公布時間2015年06月10日
- 分類號F16K15/03(2006.01)I;
