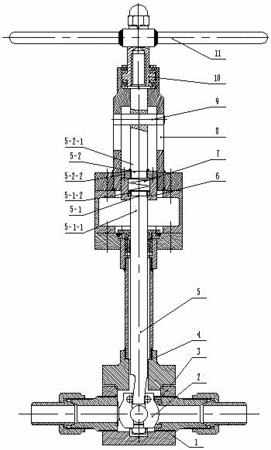

摘要：本發明所述的變溫下密封自補償軌道式球閥，包括閥體(1)、閥芯(2)、長頸閥蓋(4)、閥桿(5)及手輪(11)，其特征是：在閥桿(5)上設置有一彈性補償結構，包括上閥桿組件(5?2)、彈性件(7)、套筒(6)及下閥桿組件(5?1)。上閥桿組件(5?2)由固定塊(5?2?2)與上閥桿（5?2?1）固定連接構成，下閥桿組件（5?1）是由滑動塊（5?1?2）與下閥桿（5?1?1）固定連接構成。下閥桿組件（5?1）通過滑動塊（5?1?2）與套筒（6）配合連接，上閥桿組件（5?2）與套筒（6）固定連接。彈性件（7）安裝在上閥桿組件（5?2）與下閥桿組件（5?2）之間的套筒（6）內，通過上閥桿組件（5?2）與下閥桿組件（5?1）的相對位置移動可以壓縮或放松彈性件（7）。本發明的變溫下密封自補償軌道式球閥能夠實時有效補償由溫差引起的密封比壓不足，啟閉無摩擦，啟閉力矩小，密封可靠性高。
- 專利類型發明專利
- 申請人四川大學;
- 發明人王萬平;姚進;張永彬;曹修全;
- 地址610065 四川省成都市武侯區一環路南一段24號四川大學
- 申請號CN201410730702.5
- 申請時間2014年12月05日
- 申請公布號CN104455534B
- 申請公布時間2016年09月14日
- 分類號F16K5/06(2006.01)I;F16K5/08(2006.01)I;
