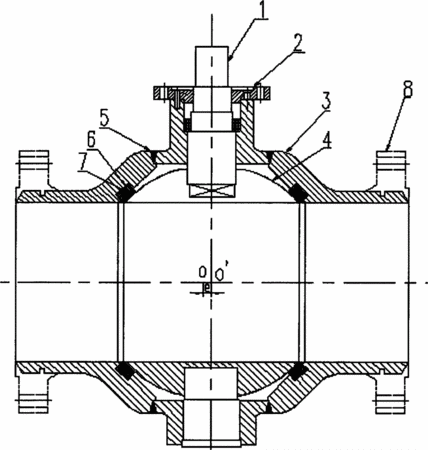

摘要：本發明公開了一種大口徑全焊接球閥，包括閥體3、球體4、閥座7、閥桿1、彈簧6、填料壓蓋2、焊縫5和法蘭8，其特征在于：所述閥座7安裝在閥體3內壁與球體4之間，并由彈簧6壓緊在球體4上，左右閥體和中間閥體通過焊縫5連接，閥體3通過法蘭8進與管道連接，閥桿1外側裝有填料，并通過固定填料壓蓋2進行保護。有益效果：將全焊接球閥閥座受力改為徑向受力，使得閥座和球體接觸更加緊密，同時接觸應力分布也更加均勻，有助于延長全焊接球閥的使用壽命；另一方面用較窄的閥座就可以保證相同的密封性能，從而可以節約閥座的材料，同時加工較窄的閥座可以保證更好的精度，反過來再提高了閥座的密封性能，具有十分良好的效果。
- 專利類型發明專利
- 申請人南京工業大學;
- 發明人劉林;何世權;邵洋;
- 地址江蘇省南京市浦口區浦珠南路30號南京工業大學江浦校區
- 申請號CN201510111526.1
- 申請時間2015年03月13日
- 申請公布號CN104633167A
- 申請公布時間2015年05月20日
- 分類號F16K5/06(2006.01)I;F16K5/20(2006.01)I;
