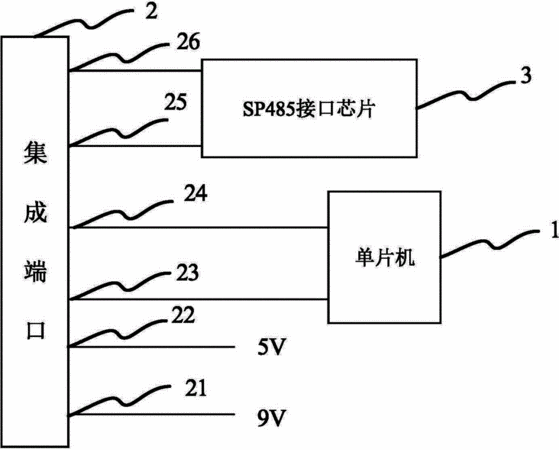

摘要:本實用新型提供一種機器人中的IO復用電路,其包括單片機、集成端口和SP485接口芯片,集成端口包括與第一電源連接的第一端口、與第二電源連接的第二端口、用于與傳感器連接的第三端口、用于與開關連接的第四端口、第五端口和第六端口,第五端口與SP485接口芯片中的數據接口引腳相連,第六端口與SP485接口芯片中的另一數據接口引腳相連,第三端口與單片機的模擬數據接口相連接,第四端口與單片機的數字數據接口相連接;傳感器采集的數據通過第三端口傳輸至單片機,單片機通過第四端口輸出低電平;單片機通過第四端口傳輸控制信號至開關。本實用新型需要的輸入輸出口僅要六個端口即可,具有減小端口數量及高效的規劃性。
- 專利類型實用新型
- 申請人上海未來伙伴機器人有限公司;
- 發明人龐作偉;李培倩;王洪亮;
- 地址200233 上海市徐匯區欽州北路1122號90幢8層
- 申請號CN201420006123.1
- 申請時間2014年01月06日
- 申請公布號CN203697011U
- 申請公布時間2014年07月09日
- 分類號B25J13/00(2006.01)I;
