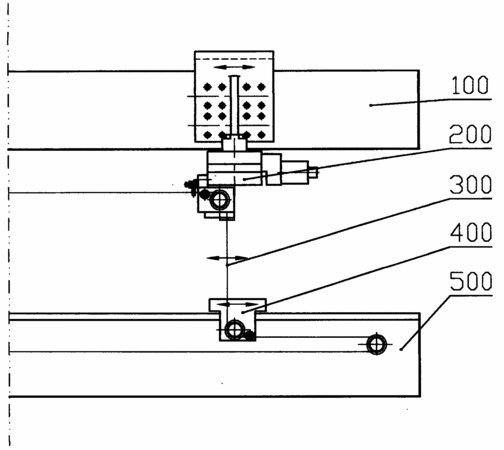

摘要：本實用新型涉及一種電火花線切割機床線架結構，由頭架、下線架及立柱三部分組成，頭架、下線架分別由上、下臂及導向件、傳動組件、連接板、驅動該連接板運動的電機、防護罩等組成，所述上、下臂是基礎件，其上安裝有導向件、傳動組件，導向件和傳動組件通過連接板組件連接在一起；上下導輪系分別固定在連接板上。當上述電機工作時，連接板可相對于上下臂進行X向運動。從而實現了電極鉬絲對于工件在一個方向上的相對運動，工作臺只需作另一個方向上的運動。當立柱可進行Y向運動時，工作臺可完全不動，避免了驅動承載有大質量工件的工作臺運動，機床體積可更為緊湊，加工精度更高，耗電更少。特別是這對于加工較大質量的工件時尤為方便。
- 專利類型實用新型
- 申請人江蘇三星機械制造有限公司;
- 發明人王炎秋;鮑愛琴;
- 地址225300江蘇省泰州市經濟開發區春風支路三星公司西廠區
- 申請號CN200620125232.0
- 申請時間2006年11月10日
- 申請公布號CN200967108Y
- 申請公布時間2007年10月31日
- 分類號B23H7/26(2006.01);B23H7/10(2006.01);B23H7/02(2006.01);
