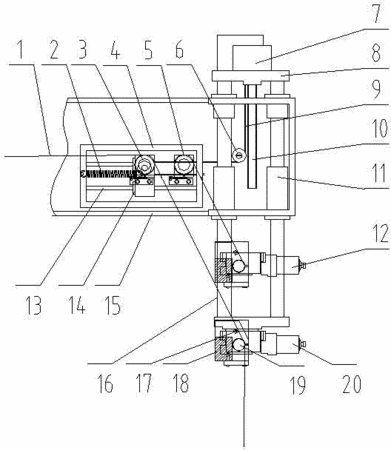

摘要：本實用新型涉及了一種具有調絲結構的C型電火花線切割機床。其特征在于：上臂偏離立柱一側的上臂上安裝有固定架，固定架上裝有導向桿，安裝有過渡導輪的過渡導輪座通過直線軸承安裝于導向桿上，過渡導輪座上還裝有動滑輪，它還包括拉簧，拉簧一端固定于固定架上，另一端固定于過渡導輪座上，它還包括一個定滑輪，與升降切割頭固定的鋼絲繩繞經定滑輪后，繞過動滑輪并固定于固定架上。當升降切割頭向上運動時，過渡導輪座向偏離立柱一側運動，當升降切割頭向下運動時，過渡導輪座上向立柱一側運動，繞經過渡導輪和上主導輪的電極絲的與加工區電極絲間的夾角保持不變，這就減小了電極絲磨損，并使加工區電極絲的張力更均衡，方便地實現了發明目的。
- 專利類型實用新型
- 申請人江蘇三星機械制造有限公司;
- 發明人王炎秋;
- 地址225300 江蘇省泰州市海陵區城東街道春風路西首三星公司
- 申請號CN201220450540.6
- 申請時間2012年09月06日
- 申請公布號CN202763235U
- 申請公布時間2013年03月06日
- 分類號B23H7/02(2006.01)I;B23H7/10(2006.01)I;
