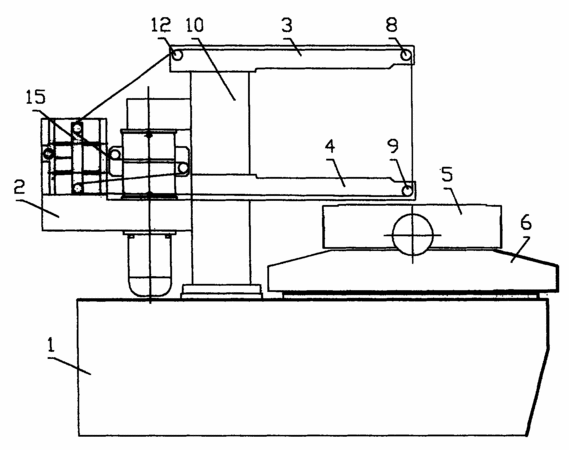

摘要：本實用新型涉及一種電火花線切割機床，其運絲機構省去了運絲拖板及加工精度要求高的運絲機構導軌副，而使用了支架及排絲架，支架固定安裝，運絲電機、貯絲筒均安裝在支架上，兩者位置固定，支架上還安裝有與貯絲筒軸相平行的導向桿，運絲電機通過聯軸器驅動貯絲筒做旋轉運動，同時，運絲電機通過同步帶傳動機構、絲桿副驅動排絲架沿與貯絲筒軸相平行的導向桿作往復直線運動，實現排絲、放絲。本實用新型中，絲筒、運絲電機毋須作往復直線運動，質量較小的排絲架為運動部件，并省去了需往復直線運動的運絲上拖板，床身長度可減小五分之一，成本大為降低。同時，裝絲操作更為方便，維修率低、振動小，穩定性高。
- 專利類型實用新型
- 申請人江蘇三星機械制造有限公司;
- 發明人王炎秋;
- 地址225300江蘇省泰州市海陵區經濟開發區春風路西首江蘇三星公司內
- 申請號CN200720033718.6
- 申請時間2007年01月15日
- 申請公布號CN201002154Y
- 申請公布時間2008年01月09日
- 分類號B23H7/10(2006.01);B23H7/26(2006.01);B23H7/32(2006.01);B23Q1/25(2006.01);B65H59/00(2006.01);
