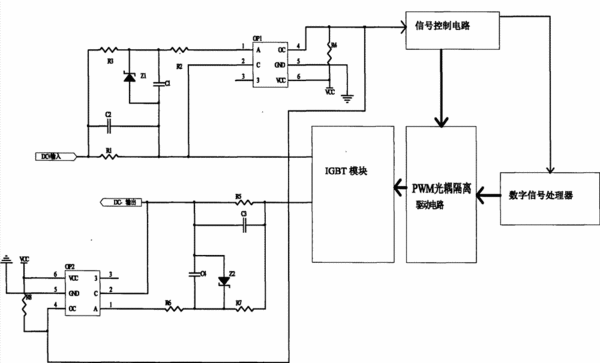

摘要:本實用新型涉及IGBT電路,具體地來說為一種IGBT模塊短路保護電路。包括與IGBT模塊連接,控制IGBT模塊關斷觸發的PWM光耦隔離驅動電路;與IGBT模塊輸入端相連的電流檢測器,該電流檢測器包括分流電阻、限流電阻以及信號輸出光耦,分流電阻與限流電阻與信號輸出光耦連接,通過分流電阻上的分壓導通信號輸出光耦后,信號輸出光耦通過PWM光耦隔離驅動電路向IGBT模塊發出封鎖信號,從而將IGBT模塊封鎖起到保護的作用。本實用新型通過電阻,光耦,和簡單的控制電路,就能很好的對IGBT短路進行有效的保護,電路簡單易行。
- 專利類型實用新型
- 申請人深圳市步科電氣有限公司;
- 發明人郝選;王茂峰;池家武;
- 地址518047 廣東省深圳市南山區高新中區科技中2路1號深圳軟件園(2期)9棟701702室
- 申請號CN201220471086.2
- 申請時間2012年09月06日
- 申請公布號CN203151083U
- 申請公布時間2013年08月21日
- 分類號H02H7/20(2006.01)I;
