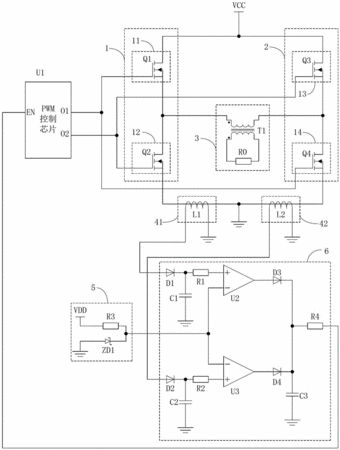

摘要：本發明涉及電源技術領域，具體涉及全橋和半橋逆變電路的直通保護電路。本發明提供的全橋和半橋逆變電路的直通保護電路中，當逆變電路的橋臂的電流過大時，檢流電路將產生過大的電壓，隨后比較電路將檢流電路所產生的電壓與基準電壓電路提供的基準電壓比較之后輸出控制信號控制PWM控制芯片U1，此時PWM控制芯片U1將輸出相應脈沖信號關斷逆變電路的橋臂上的開關管。因此，本發明提供的全橋和半橋逆變電路的直通保護電路，可防止全橋和半橋逆變電路的橋臂發生直通現象時開關管燒壞，還可解決其他原因造成的全橋和半橋逆變電路的橋臂電流過大的問題。
- 專利類型發明專利
- 申請人深圳市海洋王照明工程有限公司;海洋王照明科技股份有限公司;
- 發明人周明杰;管偉芳;
- 地址518000 廣東省深圳市南山區東濱路84號華業公司主廠房二層北側
- 申請號CN201310180061.6
- 申請時間2013年05月15日
- 申請公布號CN104158158B
- 申請公布時間2017年04月05日
- 分類號H02H7/20(2006.01)I;
