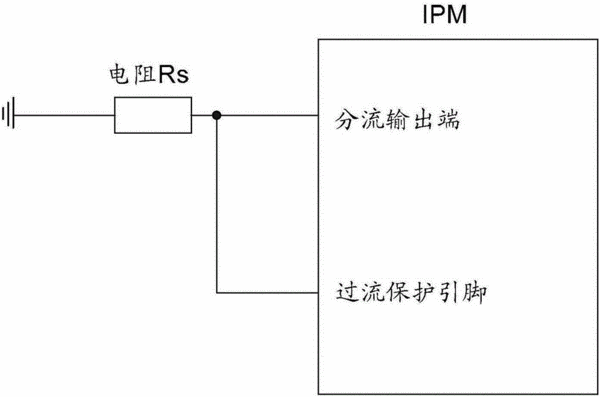

摘要：本實用新型實施例提供一種IPM的過流保護電路，涉及保護電路領域，用以減小所消耗的功率。本實用新型提供的IPM的過流保護電路中，IPM包括分流輸出端和過流保護引腳；分流輸出端用于輸出IPM的工作電流經分流后得到的電流；該電路包括：電阻；該電阻設置在分流輸出端與地之間，電阻與分流輸出端連接的一端與過流保護引腳連接。
- 專利類型實用新型
- 申請人海信（山東）空調有限公司;
- 發明人牛建勇;尹發展;陳建兵;
- 地址266100 山東省青島市嶗山區株洲路151號
- 申請號CN201520742894.1
- 申請時間2015年09月23日
- 申請公布號CN205004738U
- 申請公布時間2016年01月27日
- 分類號H02H7/20(2006.01)I;
