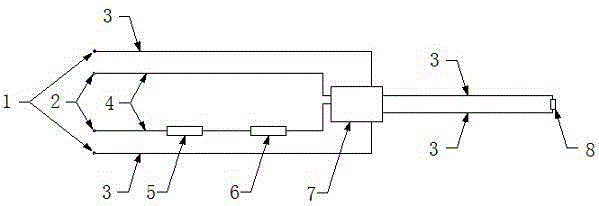

摘要：一種雙電源高功率準直器保護電路，由第一電源接頭（1）、第二電源接頭（2）、常規漆包導線（3）、低溫熔斷漆包導線（4）、溫度開關（5）、保護電阻（6）、光敏電阻（8）和帶延遲的N555集成控制繼電開關電路板（7）組成；低溫熔斷漆包導線（4）將第二電源接頭（2）、溫度開關（5）、保護電阻（6）和N555集成電路上的繼電器常開端和公共端按照正進負出原則串聯到一起；用常規漆包導線（3）將帶延遲的N555集成控制繼電開關電路板（7）的驅動正負極與第一電源頭按正進負出原則串聯到一起；用常規漆包導線（3）將光敏電阻（8）與帶延遲的N555集成控制繼電開關電路板（7）連接到一起。本實用新型通過三重保護在出問題時保護電路自動斷開，使高功率準直器使用更加安全，保護電路更加智能、實用、方便。
- 專利類型實用新型
- 申請人光越科技（深圳）有限公司;
- 發明人曹際龍;龍躍金;陸黎明;
- 地址518110 廣東省深圳市寶安區觀瀾街道辦桂花社區觀光路123號
- 申請號CN201520886746.7
- 申請時間2015年11月10日
- 申請公布號CN205092569U
- 申請公布時間2016年03月16日
- 分類號H02H7/20(2006.01)I;
