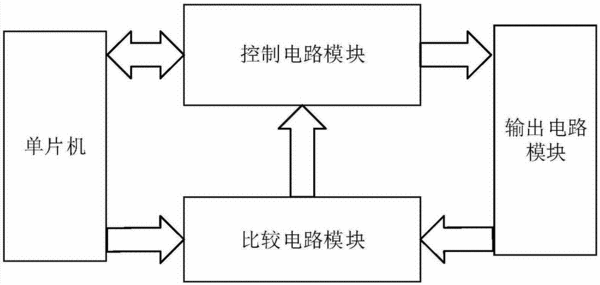

摘要：本發明公開一種信號發生器的輸出保護電路，其包括單片機、取樣電路模塊、比較電路模塊、控制電路模塊和輸出電路模塊。本發明通過取樣電路模塊獲取信號發生器的輸出回路的電流轉化為電壓值后反饋至比較電路模塊與單片機控制輸出的上下限值進行比較，并在電壓值大于上限值或電壓值小于下限值的時候，通過控制電路模塊輸出控制信號，輸出電路模塊基于控制信號且信號發生器的信號向外部輸出。本發明采用硬件實現的，比軟件啟動速度快，保護能力強，可以讓儀器在us級的時間內起到保護在正常輸出時在過壓和過流狀態均起到保護。
- 專利類型發明專利
- 申請人福建利利普光電科技有限公司;
- 發明人陳中;周慰君;吳達鑫;陳煥洵;
- 地址350000 福建省漳州市龍文區藍田開發區橫三路光電科技樓
- 申請號CN201511023924.4
- 申請時間2015年12月31日
- 申請公布號CN105449645A
- 申請公布時間2016年03月30日
- 分類號H02H7/20(2006.01)I;
