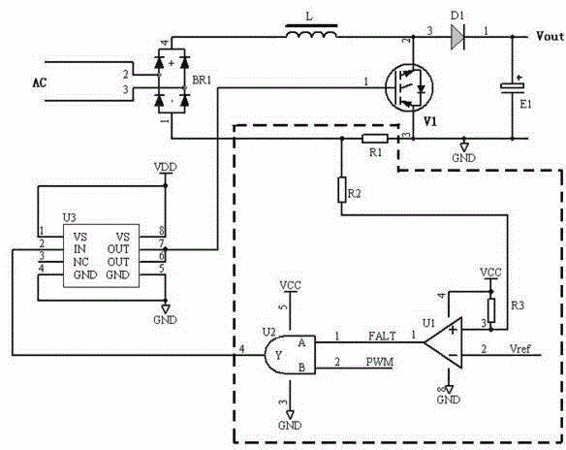

摘要：本實用新型公開了一種PFC過流保護電路及應用該電路的空調器，用于對PFC電路進行過流保護，在所述PFC電路中包含有整流電路、電感和開關管，所述整流電路的交流側連接交流電源輸入端，直流側通過電感連接所述的開關管；在所述整流電路的直流側連接有用于檢測所述電感中流經電流大小的電流采樣電路，其采樣值輸出至一比較器與設定值進行比較，所述比較器的輸出端連接一與運算電路的輸入端，與用于控制所述開關管通斷的脈沖信號進行邏輯與運算，輸出運算結果至所述開關管的控制極。采用本實用新型的PFC過流保護電路可以降低PFC電路中關鍵器件的損壞率，提高PFC電路運行的可靠性，尤其適合應用在空調器室外機的電源電路設計中。
- 專利類型實用新型
- 申請人海信（山東）空調有限公司;
- 發明人張新建;陳建兵;尹發展;
- 地址266100 山東省青島市嶗山區株洲路151號
- 申請號CN201120290327.9
- 申請時間2011年08月11日
- 申請公布號CN202167837U
- 申請公布時間2012年03月14日
- 分類號H02H7/20(2006.01)I;H02H3/08(2006.01)I;
