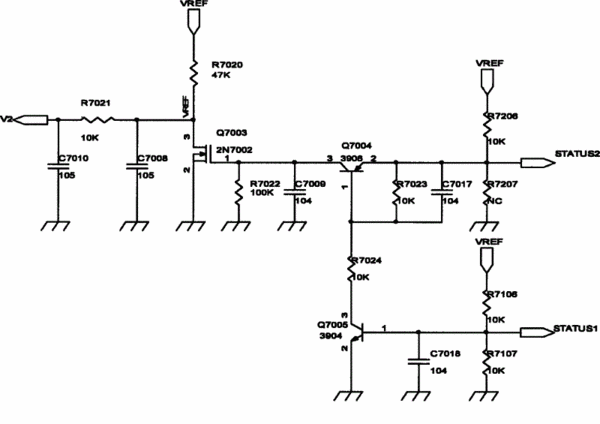

摘要：本實用新型公開了一種兩路多通道LED保護電路，要解決的技術問題保護LED屏，降低各種故障對LED屏的損傷。為解決上述技術問題，本實用新型采用以下技術方案：一種兩路多通道LED保護電路，包括主電源單元及兩組LED驅動單元，所述主電源單元分別連接兩組LED驅動單元，所述主電源單元與LED驅動單元之間設有LED保護電路單元，LED保護電路單元分別連接主電源單元及兩組LED驅動單元。與現有技術相比，采用在主電源單元與兩組LED驅動單元之間增加LED保護電路單元，一旦輸入電壓過高或器件損壞時，關斷LED的輸入電壓，使LED停止工作，對LED起到保護的作用。
- 專利類型實用新型
- 申請人康佳集團股份有限公司;
- 發明人李賢;
- 地址518053 廣東省深圳市南山區華僑城
- 申請號CN201020510229.7
- 申請時間2010年08月27日
- 申請公布號CN201781271U
- 申請公布時間2011年03月30日
- 分類號H02H7/20(2006.01)I;H02H3/20(2006.01)I;
