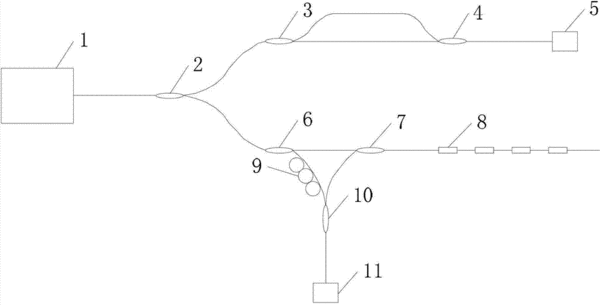

摘要：本實用新型為改進的光纖光柵傳感系統，可調激光器經光纖接入第一耦合器，第一耦合器的輸出端一光纖接入包括第二、三耦合器構成的MZ光干涉儀、再進入檢測光探測器；另一光纖接傳感臂的第四耦合器，第四耦合器的輸出端一光纖接入第五耦合器，另一光纖經偏振控制器接入第六耦合器，第五耦合器輸出端接串聯的多個光纖光柵傳感器，傳感器的反射光經第五耦合器、從另一光纖也接入第六耦合器，第六耦合器的輸出端接入傳感光電探測器。MZ光干涉儀也可用法拉第旋轉鏡構成的邁克爾遜光干涉儀替代。第五耦合器可用環形器替代。本系統的偏振控制器減小偏振效應對于解調信號的影響，初次解調信號的幅度較均勻，二次解調信號的質量有所提升。
- 專利類型實用新型
- 申請人中國電子科技集團公司第三十四研究所;
- 發明人李蘇;楊軍;李沼云;劉鵬飛;
- 地址541004 廣西壯族自治區桂林市六合路98號
- 申請號CN201220706558.8
- 申請時間2012年12月20日
- 申請公布號CN203011404U
- 申請公布時間2013年06月19日
- 分類號G01D5/26(2006.01)I;
