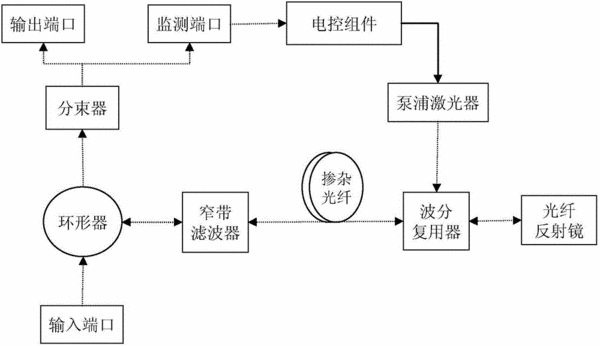

摘要：本實用新型為一種閉環反饋控制的光纖放大器，本放大器的環形器、窄帶濾波器、摻雜光纖、波分復用器、光纖反射鏡和泵浦激光器構成光學結構，環形器所接分束器的一輸出端為放大器輸出端，另一個輸出端接監測端口，監測端口與電控組件的光電探測器連接。電控組件的光電探測器，峰值保持電路，AD模塊，微處理器，DA模塊和泵浦驅動電路依次連接，再連接泵浦激光器。微處理器由反饋信號獲得控制量，對泵浦激光器的反饋控制。本光纖放大器運行時先對反饋信號采樣N次平均為穩定值AD0，再采樣N次平均為轉換值ADk，由二者的相對誤差求得泵浦驅動電路當前控制量。本實用新型有效抑制擾動，放大器高增益、低噪聲、高穩定。
- 專利類型實用新型
- 申請人中國電子科技集團公司第三十四研究所;桂林大為通信技術有限公司;桂林信通科技有限公司;
- 發明人呂宏偉;陳峰;韋佳天;許黨朋;謝征;伍能;張新立;楊小亮;蔣中平;劉志強;覃波;
- 地址541004 廣西壯族自治區桂林市六合路98號
- 申請號CN201620778798.7
- 申請時間2016年07月22日
- 申請公布號CN205863638U
- 申請公布時間2017年01月04日
- 分類號H01S3/10(2006.01)I;H01S3/13(2006.01)I;H01S3/067(2006.01)I;
