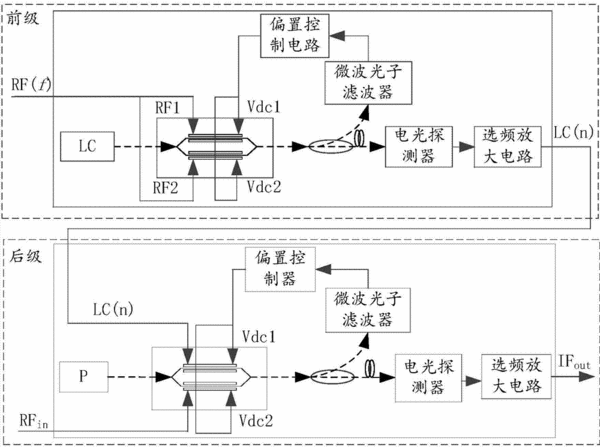

摘要：本實用新型為基于雙臂電光外調制的變頻系統，本系統偏置電壓控制電路的偏置電壓分接電光外調制器兩臂電極，后者的輸出端連接分光器，分光器一輸出端接光探測器，光探測器輸出經選頻放大電路后為本變頻系統的輸出。分光器另一輸出端經微波光子濾波器接入偏置電壓控制電路，其反饋控制偏置電壓為最佳值。系統可兩級連接。前級的電光外調制器光輸入端接入光載波信號，兩臂輸入本振和射/中頻信號并加等于雙臂半波電壓的偏置電壓，得下/上變頻的微波信號。后級的電光外調制器光輸入端接入本振，兩臂輸入射頻信號并加等于雙臂半波電壓的偏置電壓，得倍頻的本振信號。本新型一級設備實現微波信號變頻或本振信號光倍頻，功率提升，成本低，可靠性高。
- 專利類型實用新型
- 申請人中國電子科技集團公司第三十四研究所;
- 發明人代豐羽;朱少林;尹怡輝;王景國;
- 地址541004 廣西壯族自治區桂林市六合路98號
- 申請號CN201320545034.X
- 申請時間2013年09月03日
- 申請公布號CN203504572U
- 申請公布時間2014年03月26日
- 分類號H04B10/516(2013.01)I;G02F1/01(2006.01)I;
