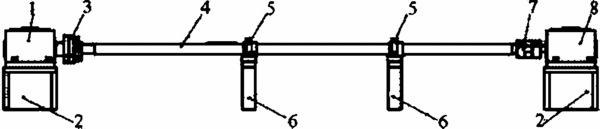

摘要：本實用新型公開了一種龍門機床的橫梁傳動機構，所述的橫梁傳動機構通過驅動機構驅動，所述的傳動機構是所述的橫梁通過龍門的兩個立柱上各設一個豎立的絲桿進行傳動，在每個所述的絲桿端部位置各設一個單段蝸輪減速機(1、8)，所述的單段蝸輪減速機(1、8)的輸出端與所述的絲桿連接；兩個單段蝸輪減速機(1、8)的輸入端分別通過聯軸器(7)和連接軸套(3)與傳動軸(4)連接，所述的傳動軸(4)與所述的驅動機構連接。采用上述技術方案，整個結構的同步效果好，且不易發生故障；結構制造費用大大降低，成本低；連座軸承的搭配使用使傳動受力不致影響單段蝸輪減速機的使用壽命。
- 專利類型實用新型
- 申請人黃山皖南機床有限公司;
- 發明人胡明洪;吳勝墩;林侑良;胡明洪;汪曉東;
- 地址245061 安徽省黃山市徽州區黃山路193號
- 申請號CN201120556577.2
- 申請時間2011年12月28日
- 申請公布號CN202428246U
- 申請公布時間2012年09月12日
- 分類號B23Q5/34(2006.01)I;
