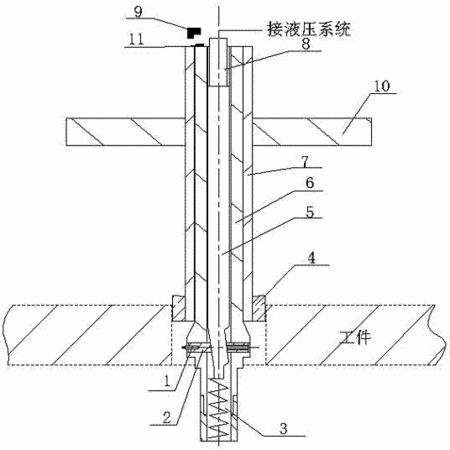

摘要：一種細長孔內凹槽加工裝置，其特征是它包括固定架（10）、定位塊（4）、外套管（7）、內套管（6）和頂桿（5），所述的定位塊（4）用于插裝在工件孔中，外套管（7）的一端與固定架（10）相連，另一端與定位塊（4）相連，內套管（6）套裝在外套管（7）中，內套管（6）的一端伸出外套管（7）外并安裝有割槽刀排（2），割槽刀腓（2）安裝有割槽刀（1）；所述的頂桿（5）套裝在內套管（6）中，它的一端插入割槽刀排（2）中并設有斜面，頂桿（5）的另一端與壓頭（8）相連，在內套管（6）中還安裝有復位彈簧（3）。本發明具有剛度好，加工精度高，自動化程度高，能實現自定心和角度可控，可節約大量的人工調整時間，適合于批量加工，有利于降低加工成本，提高經濟效益。
- 專利類型發明專利
- 申請人黃山皖南機床有限公司;
- 發明人胡明洪;汪洪峰;劉偉;高嵐;程劍平;蔣呈;
- 地址245900 安徽省黃山市徽州區黃山路193號
- 申請號CN201210577280.3
- 申請時間2012年12月27日
- 申請公布號CN103028787A
- 申請公布時間2013年04月10日
- 分類號B23D79/00(2006.01)I;B23Q5/10(2006.01)I;B23Q5/26(2006.01)I;B23Q17/00(2006.01)I;
