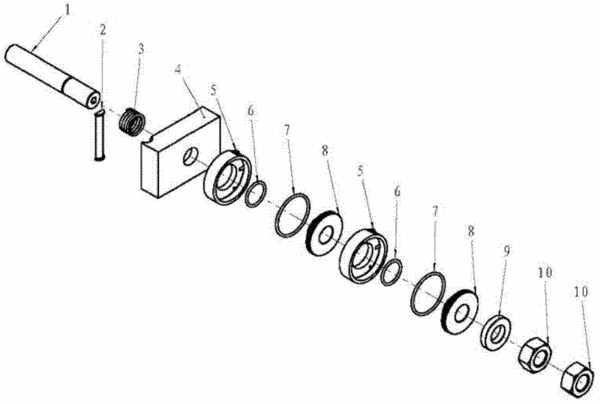

摘要:本實用新型公開了一種龍門機床的橫梁剎車機構,包括固定結構和滑動結構,固定結構設有心軸和兩個六角螺母;滑動結構設有彈簧、壓板、油缸、活塞和間隔環;心軸固定于橫梁上,從橫梁開始,彈簧、壓板、油缸、活塞和間隔環依次套在心軸上;再通過螺紋連接結構,將六角螺母旋上心軸的端部。采用上述技術方案,整個結構體積小,易于裝配;由于改變了接觸的介質,故導軌面不易磨損,大大提高機床使用壽命;及時的壓力信號檢測,克服非相關因素的影響,減少故障發生的概率;油缸兩側各有一入油孔,可選擇易于裝配的入油口方向,裝配靈活方便,且外形美觀。
- 專利類型實用新型
- 申請人黃山皖南機床有限公司;
- 發明人胡明洪;吳勝墩;林侑良;汪曉東;
- 地址245061 安徽省黃山市徽州區黃山路193號
- 申請號CN201120561459.0
- 申請時間2011年12月28日
- 申請公布號CN202428199U
- 申請公布時間2012年09月12日
- 分類號B23Q1/26(2006.01)I;
