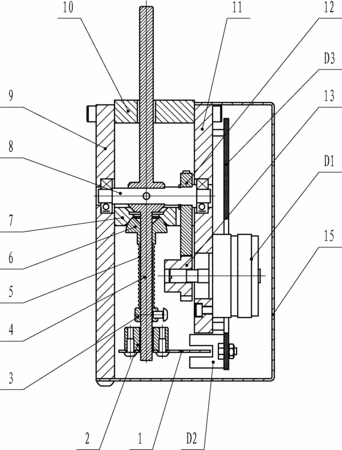

摘要:本發明是一種電子智能調速控制裝置,線路板(D3)連接有電位器(D1)和光電開關(D2);左右兩端分別通過軸承安裝在左右支撐板上的齒輪軸(8)上帶有主動齒輪(12),與主動齒輪(12)相嚙合的從動齒輪(13)安裝于所述電位器(D1)軸端;在所述齒輪軸(8)上固定連接有走向與齒輪軸(8)相垂直的操縱搖桿(4),該操縱搖桿(4)的下端安裝有與所述光電開關(D2)相配合的擋片(1)。試樣切割機工作臺移動的速度依據操縱搖桿擺動的角度變化而變化,實現了工作臺運動速度的自動無級調節。并依據對操縱搖桿擺動方向的判斷實現了工作臺進退的自動轉換控制。
- 專利類型發明專利
- 申請人萊州市蔚儀試驗器械制造有限公司;
- 發明人王耀儀;于旭兵;滕錫松;鞏玉亮;鄭躍軍;張磊;王云鵬;
- 地址261400 山東省煙臺市萊州市文峰街道西苑路南房家
- 申請號CN201210096117.5
- 申請時間2012年04月05日
- 申請公布號CN102601665A
- 申請公布時間2012年07月25日
- 分類號B23Q5/34(2006.01)I;
