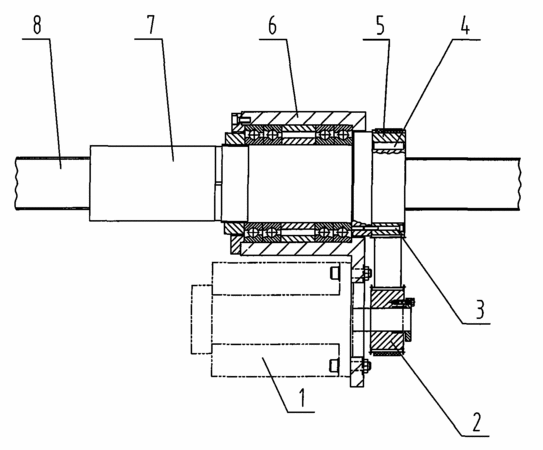

摘要：本發明公開了一種數控車床螺母旋轉式絲杠裝置。包括伺服電機、絲杠兩端固定的滾珠絲杠螺母傳動副，其特征在于，設有同步帶輪傳動鏈，同步帶輪傳動鏈一端的同步帶輪通過脹緊套與伺服電機的軸端連接，同步帶輪傳動鏈另一端的同步帶輪與滾珠絲杠螺母連接，滾珠絲杠螺母與螺母支座一起固連于機床床鞍上。本發明實現了在平床身上將旋轉運動轉換成精確傳動的直線運動，在長規格數控車床上能使傳動更快速平穩、可提高加工的精度并改善其表面粗糙度；可減少后續工序的加工余量。
- 專利類型發明專利
- 申請人長沙金嶺機床有限責任公司;
- 發明人楊建藩;張群英;董大華;陳偉平;盛青毅;
- 地址410205湖南省長沙市河西麓谷大道628號
- 申請號CN200910042856.4
- 申請時間2009年03月12日
- 申請公布號CN101497170A
- 申請公布時間2009年08月05日
- 分類號B23Q5/34(2006.01)I;B23Q5/40(2006.01)I;B23Q5/36(2006.01)I;B23Q11/08(2006.01)I;
