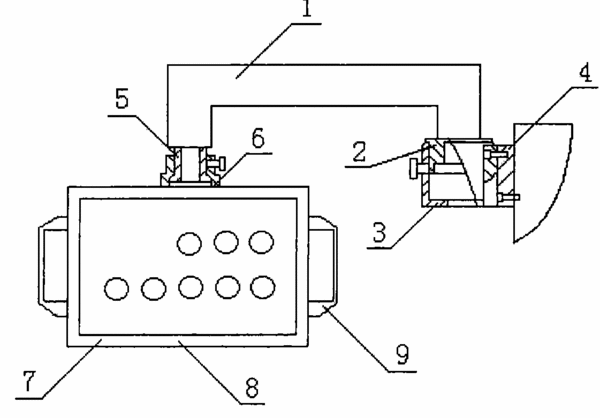

摘要：本實用新型公開了一種升降臺銑床的控制裝置，所述的控制裝置包括旋轉裝置和按鈕裝置，旋轉裝置包括軸向截面為“U”形的懸臂，懸臂的一端固定連接有支撐座，支撐座嵌套在固定座內，并通過固定座和墊鐵與銑床床身連接，懸臂的另一端固定連接有襯套，襯套嵌套在固定套內，并通過固定套與按鈕裝置連接；按鈕裝置包括按鈕箱和固定在按鈕箱正面的按鈕控制面板，按鈕箱上與按鈕控制面板相鄰的兩側面上設有拉手。具有上述特殊結構的一種升降臺銑床的控制裝置按鈕裝置位于工作臺上限位置的上方，使得防水性能更好，該控制裝置一端固定于升降臺銑床的床身上，另一端可以圍繞著床身轉動，按鈕裝置可以圍繞著懸臂轉動，增大了按鈕裝置的可操作范圍。
- 專利類型實用新型
- 申請人黃山皖南機床有限公司;
- 發明人王利群;余文斌;
- 地址245061安徽省黃山市徽州區黃山路193號
- 申請號CN200820211312.7
- 申請時間2008年12月17日
- 申請公布號CN201324875Y
- 申請公布時間2009年10月14日
- 分類號B23C9/00(2006.01)I;B23Q1/00(2006.01)I;
