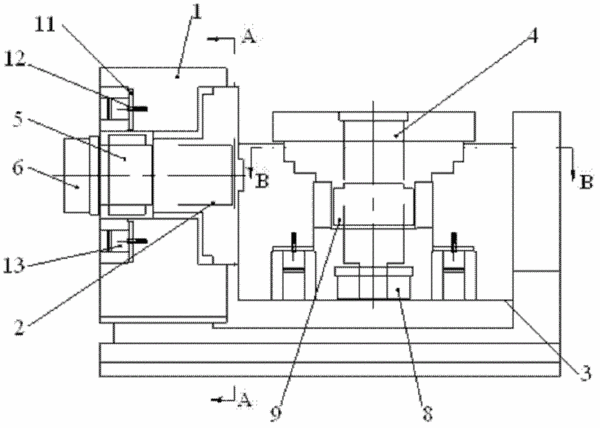

摘要：本實用新型公開了一種數控機床二軸聯動旋轉工作臺，工作臺包括傾斜軸座(1)、主軸(2)、旋轉座(3)、旋轉軸(4)；在傾斜軸座(1)設置主軸力矩伺服電機(5)直接與主軸(2)相連接；主軸(2)上設置有平均柵距為4μm的干涉掃描編碼器(6)；在旋轉座(3)上設置旋轉軸力矩伺服電機(8)直接與旋轉軸(4)相連接；旋轉軸(4)上設置有平均柵距為4μm的干涉掃描編碼器(9)。通過高性能力矩伺服電機直接驅動，動態、靜態誤差都有所降低；讓工件的裝夾變的更容易，并且具有足夠的旋轉角度，可以避免多次裝夾，減少了多次裝夾產生的累積誤差，提高了加工精度。
- 專利類型實用新型
- 申請人黃山皖南機床有限公司;
- 發明人范小峰;陶余興;汪慶群;程劍平;胡明洪;汪曉東;
- 地址245061 安徽省黃山市徽州區黃山路193號
- 申請號CN201120549632.5
- 申請時間2011年12月26日
- 申請公布號CN202479808U
- 申請公布時間2012年10月10日
- 分類號B23Q1/25(2006.01)I;B23Q1/26(2006.01)I;
