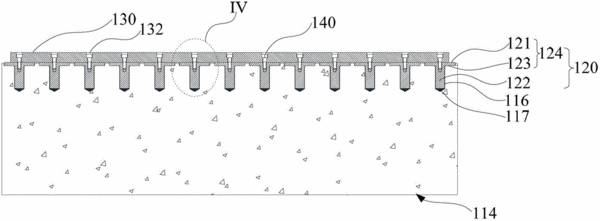

摘要：本發明涉及一種導向裝置，包括石材基礎件、固定柱、直線導軌及螺釘；石材基礎件包括基準平面，基準平面上開設有固定孔，固定孔垂直于基準平面；固定柱包括柱體部及設在柱體部一端的帽體部，固定柱嵌入并固定在固定孔中，帽體部遠離柱體部的表面凸出于基準平面，固定柱的數目為多個，多個帽體部遠離柱體部的表面共平面，固定柱中開設有沿帽體部的軸向貫穿帽體部并延伸至柱體部的螺紋孔；直線導軌上開設有與螺紋孔位置對應的通孔；螺釘與螺紋孔適配；直線導軌通過螺釘固定在帽體部上。該導向裝置具有較高定位精度。此外，本發明還提供一種導向裝置的制作方法。
- 專利類型發明專利
- 申請人大族激光科技產業集團股份有限公司;深圳市大族數控科技有限公司;
- 發明人黎勇軍;王志剛;高云峰;
- 地址518055 廣東省深圳市南山區高新技術園北區新西路9號大族激光大廈
- 申請號CN201310169215.1
- 申請時間2013年05月09日
- 申請公布號CN103264309B
- 申請公布時間2016年08月24日
- 分類號B23Q5/34(2006.01)I;B23Q1/25(2006.01)I;
