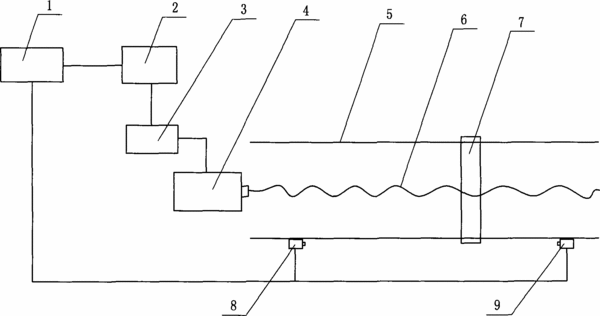

摘要：一種機床進給控制裝置，屬于切削機床技術領域?，F有一般機床進給采用的PLC直接驅動式，抗干擾能力差、進給速度和精度受限制、操作繁雜，本實用新型采用反饋間接驅動式，PLC通過電線與脈沖發生器連接控制脈沖發生器的啟動和停止，脈沖發生器通過電線與步進電機驅動器連接向步進電機驅動器發送脈沖信號，步進電機驅動器與步進電機連接驅動步進電機運轉，步進電機轉軸與絲杠副絲杠連接，進給滑板安裝于導軌，絲杠副滑塊和進給滑板固定連接，導軌兩端設置兩個行程開關感應進給滑板位置，兩個行程開關分別通過電線與PLC連接向PLC反饋信號。本實用新型進給速度和精度高、操作簡便。
- 專利類型實用新型
- 申請人浙江陀曼精密機械有限公司;
- 發明人俞朝杰;章躍軍;
- 地址312500 浙江省新昌縣南明街道江南北路116號科技創業中心
- 申請號CN200920192607.9
- 申請時間2009年08月21日
- 申請公布號CN201511269U
- 申請公布時間2010年06月23日
- 分類號B23Q5/34(2006.01)I;B23Q5/52(2006.01)I;
