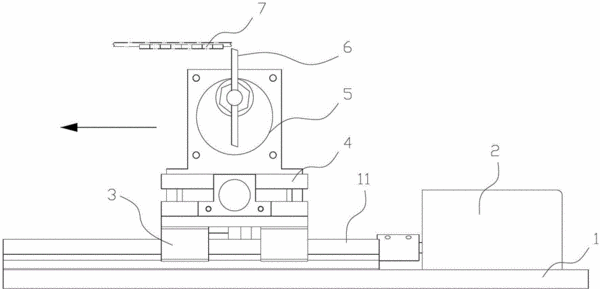

摘要：全自動缺口制樣機的刀具驅動機構。本實用新型提供了一種使用方便、調節精度高且可靠性高的全自動缺口制樣機的刀具驅動機構。本實用新型包括基架、滑座、垂直高度調節機構、刀架和滑座驅動裝置；在基架的頂面設有水平滑軌，滑座活動連接在水平滑軌上；滑座驅動裝置固定連接在基架上，滑座連接滑座驅動裝置；垂直高度調節結構設在所述滑座上，刀架設在垂直高度調節機構的頂部；垂直高度調節機構包括下調節塊、中調節塊、上調節塊、調節組件和若干導柱；調節組件連接在中調節塊的側端面，驅動中調節塊在若干導柱之間空隙內進行推、拉動作。本實用新型通過調節組件驅動上調節塊及刀架進行垂直方向的高度調節。
- 專利類型實用新型
- 申請人江蘇天源試驗設備有限公司;
- 發明人王永;
- 地址225200 江蘇省揚州市江都區城北工業園區雙徐路
- 申請號CN201320095531.4
- 申請時間2013年02月28日
- 申請公布號CN203092222U
- 申請公布時間2013年07月31日
- 分類號B23Q5/34(2006.01)I;
