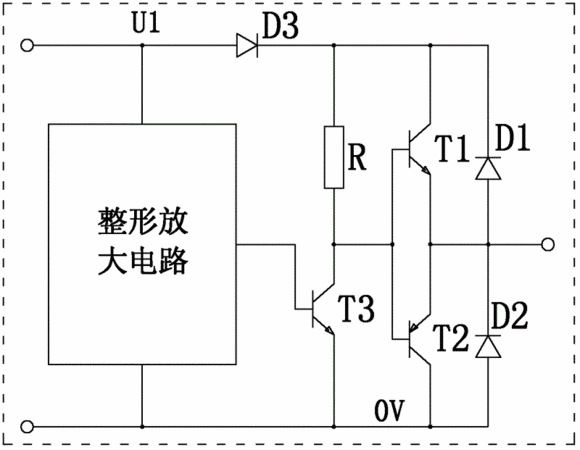

摘要：一種光電編碼器的通用型輸出接口電路，設有兩個NPN型三極管T1及T3、一個PNP型三極管T2、三個二極管D1、D2、D3和一個電阻R，D3的陽極連接電源正極，D3的陰極與電阻R的一端、T1的集電極以及D1的陰極連接在一起，D1的陽極連接D2的陰極，D2的陽極與T2的集電極和T3的發射極連接在一起并與電源負極連接，T1的基極與T2的基極連接并與電阻R的另一端以及T3的集電極連接在一起，T3的基極連接前級整形放大電路的輸出端，T1的發射極連接T2的發射極并連接于D1陽極與D2陰極之間的連接點，此連接點亦是本接口電路的輸出端。
- 專利類型實用新型
- 申請人南京中科天文儀器有限公司;
- 發明人丁一明;
- 地址210042 江蘇省南京市玄武區花園路6-10號
- 申請號CN201120210334.3
- 申請時間2011年06月21日
- 申請公布號CN202172397U
- 申請公布時間2012年03月21日
- 分類號H03K19/0185(2006.01)I;
