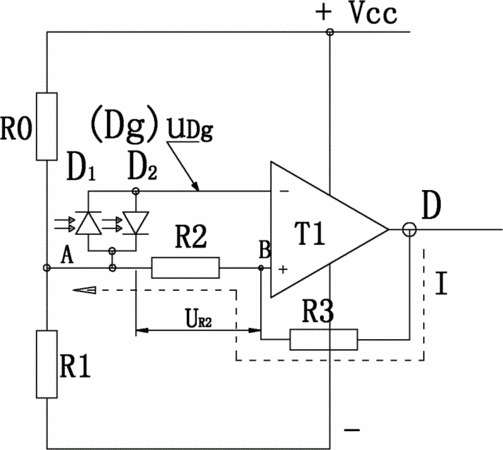

摘要：一種抗抖動的光電編碼器整形電路，設有包括一對反并聯的光電二級管、電阻、電容以及電壓比較器，其特征是反并聯的光電二級管兩端，一端連接電壓比較器的反向輸入端“-”，另一端通過第一電阻連接電壓比較器的同向輸入端“+”，電壓比較器的同向輸入端“+”還通過第二個電阻與電壓比較器輸出端連接，在反并聯的光電二級管的另一端通過第三電阻連接電源正端且與電壓比較器的一個電源端連接，在反并聯的光電二級管的另一端還通過第四電阻連接電壓比較器的另一個電源端。
- 專利類型實用新型
- 申請人南京中科天文儀器有限公司;
- 發明人丁一明;
- 地址210042 江蘇省南京市玄武區花園路6-10號
- 申請號CN201020564902.5
- 申請時間2010年10月18日
- 申請公布號CN201820447U
- 申請公布時間2011年05月04日
- 分類號G11B7/00(2006.01)I;H03K5/01(2006.01)I;
