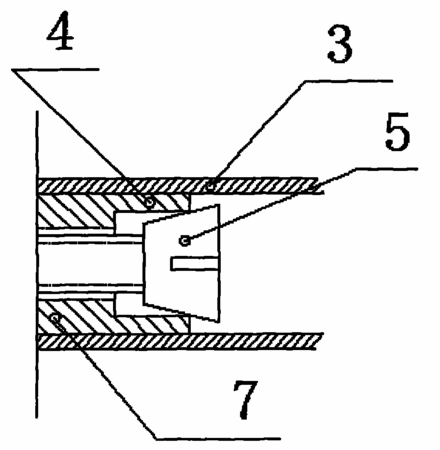

摘要:一種無軸承空心軸編碼器與被測機械輸出軸的連接結構,包括編碼器空心軸、被測機械輸出軸以及連接編碼器與被測機械的固定壓塊;連接編碼器通過固定壓塊連在被測機械上。還包括脹緊連接器,所述編碼器空心軸通過脹緊連接器連接被測機械輸出軸;所述脹緊連接器包括脹緊閘片和緊固螺絲;脹緊閘片內部設有中空;緊固螺絲穿在中空內,緊固螺絲頭部對脹緊閘片側壁施由內向外徑向的力,使編碼器空心軸和被測機械輸出軸在徑向上緊密連接;所述被測機械輸出軸的端部設有螺孔,所述緊固螺釘旋在螺孔內。本實用新型吸取了現有技術的優點取長補短,較好的解決了編碼器與被測機械軸的連接問題,是一種較好的連接結構。
- 專利類型實用新型
- 申請人南京中科天文儀器有限公司;
- 發明人丁一明;
- 地址210042 江蘇省南京市玄武區花園路6-10號
- 申請號CN201020653759.7
- 申請時間2010年12月10日
- 申請公布號CN202091315U
- 申請公布時間2011年12月28日
- 分類號F16B13/06(2006.01)I;
