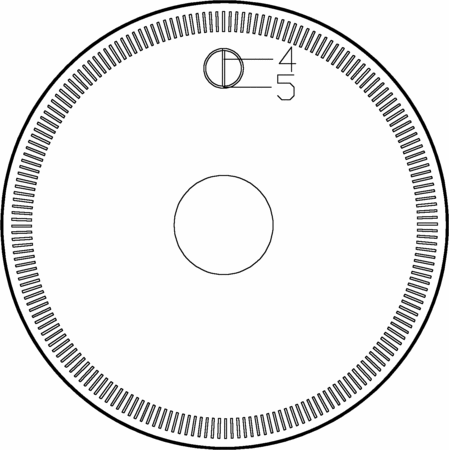

摘要：組合形多縫基準零線光柵，包括靜光柵和動光柵，基準零線由法線基準零線光縫與至少一段圓弧/圓環曲線光縫組成，動光柵與靜光柵的對應光縫相對應，所述法線基準零線光縫與圓弧/圓環曲線光縫相交，且兩者的位置呈法線關系，法線基準零線光縫和圓弧曲線光縫的寬度與基準零線光柵一個光柵距的光縫寬度相同。本實用新型多縫基準零線光柵的光能量的次峰降低到最低，實現了無次峰零線脈沖，在增加了光能的同時，有效地消除了次峰，實現高光能比的零位信號輸出，保留了多縫基準零線光柵的光迭加的特性，同時也提高了零線光柵的頻帶寬度，低頻特性得到了改善。
- 專利類型實用新型
- 申請人南京中科天文儀器有限公司;
- 發明人黃浩;
- 地址210042 江蘇省南京市玄武區花園路6-10號
- 申請號CN201120108320.0
- 申請時間2011年04月14日
- 申請公布號CN202003095U
- 申請公布時間2011年10月05日
- 分類號G02B27/44(2006.01)I;G02B5/18(2006.01)I;G01D5/38(2006.01)I;
