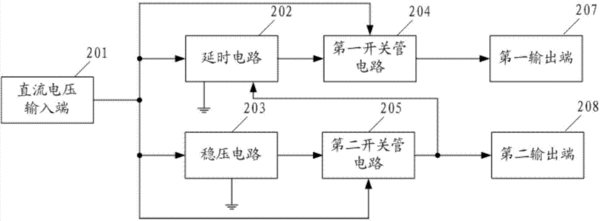

摘要：本實用新型公開了一種電壓檢測與切換電路，包括直流電壓輸入端、延時電路、穩壓電路、第一開關管電路、第二開關管電路、第一輸出端和第二輸出端；延時電路的輸入端、穩壓電路的輸入端、第一開關管電路的輸入端和第二開關管電路的輸入端均與直流電壓輸入端連接，延時電路的反饋輸入端與第二開關管電路的輸出端連接，延時電路的反饋輸出端與第一開關管電路的控制端連接，穩壓電路的控制輸出端與第二開關管電路的控制端連接，第一開關管電路的輸出端與所述第一輸出端連接，第二開關管電路的輸出端與第二輸出端連接。采用本實用新型技術方案，使電路損耗低、電路簡單，成本低，可靠性高。
- 專利類型實用新型
- 申請人廣州視源電子科技股份有限公司;
- 發明人范偉杰;
- 地址510663 廣東省廣州市高新技術產業開發區科學城科珠路192號4樓
- 申請號CN201520062193.3
- 申請時間2015年01月28日
- 申請公布號CN204408314U
- 申請公布時間2015年06月17日
- 分類號H03K19/0185(2006.01)I;
