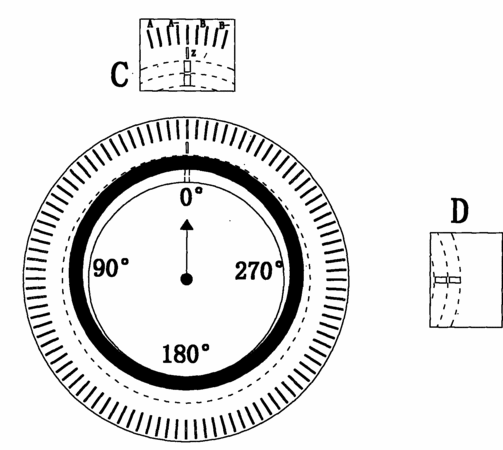

摘要：一種輸出單周期位置型正弦波信號的單碼道光柵編碼器，設有動光柵和靜光柵，動光柵旋轉時，各碼道通過對應的靜光柵透光狹縫輸出光信號給光電轉換器件，光電轉換器件輸出正弦波信號，在動光柵上設置一個偏心圓環形透光區，構成C、D兩路正弦波光柵信號輸出的單碼道，偏心圓環被包容在與動光柵同圓心的兩個不同半徑的同心圓環內，在同心圓環上設有四個圓周點，四個圓周點之間依次相差90°，偏心圓環之外圈在四個圓周點中任一點與同心圓環之外圓相切，與此點相差180°處，偏心圓環之內圈與同心圓環之內圓相切。
- 專利類型實用新型
- 申請人南京中科天文儀器有限公司;
- 發明人丁一明;
- 地址210042 江蘇省南京市玄武區花園路6-10號
- 申請號CN201120134472.8
- 申請時間2011年04月28日
- 申請公布號CN202171460U
- 申請公布時間2012年03月21日
- 分類號G01D3/036(2006.01)I;
