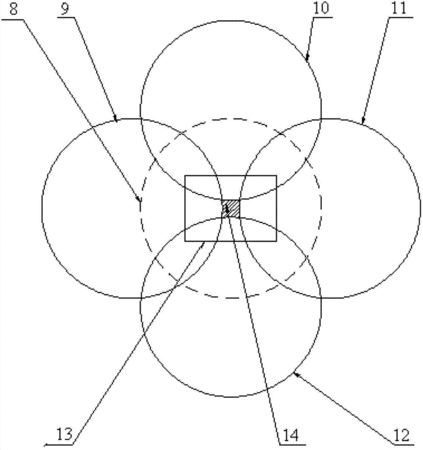

摘要：以光楔為折光元件的太陽望遠鏡導星鏡，在導星鏡筒或主鏡筒上安裝有視頻CCD，特征是，在導行物鏡前面，安裝有四只光楔，四只光楔的楔角和形狀相同；四只光楔的安裝位置是：圍繞導行物鏡的中軸，成90o均勻分布；四只光楔的彼此的方向是：各成90o設置。四個光楔的參數是：光楔楔角α為32角分-40角分，光線偏轉角度β為16角分-20角分，玻璃折射率n為1.4-1.6。本實用新型克服了現有技術精度低、抗干擾能力低，或成本高昂，或物鏡分割及偏折的裝配比較復雜等不足，利用光楔的折光來使太陽像偏折，免除了分割鏡面，裝配和調試極為方便。本實用新型結構簡單，制作和裝配容易，便于批量生產。
- 專利類型實用新型
- 申請人南京中科天文儀器有限公司;
- 發明人胡企千;朱慶生;周小軍;張露;
- 地址210042 江蘇省南京市玄武區花園路6-10號
- 申請號CN201220663541.9
- 申請時間2012年12月05日
- 申請公布號CN202929288U
- 申請公布時間2013年05月08日
- 分類號G02B23/00(2006.01)I;
