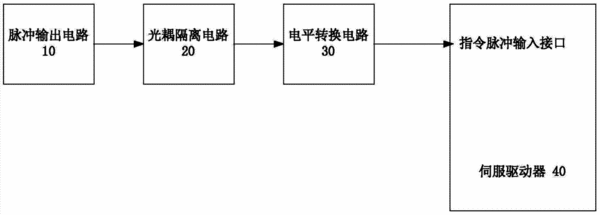

摘要：本實用新型公開了一種伺服驅動器及其脈沖驅動電路和伺服電機的控制系統。其中，伺服驅動器的脈沖驅動電路包括：脈沖輸出電路，用于輸出預設頻率的脈沖信號，其中，預設頻率大于20KHz；光耦隔離電路，與脈沖輸出電路相連接；以及電平轉換電路，連接在光耦隔離電路與伺服驅動器之間。通過本實用新型，解決了現有技術中伺服驅動器的脈沖驅動電路難以在輸出高速脈沖信號的同時，進行電平轉換的問題，進而達到了可以讓伺服驅動器對伺服電機進行更快速的轉動，以達到快速控制的目的。
- 專利類型實用新型
- 申請人浙江亞龍教育裝備股份有限公司;
- 發明人唐燦耿;
- 地址325105 浙江省溫州市永嘉縣甌北鎮堡二工業區亞龍工業園
- 申請號CN201420447860.5
- 申請時間2014年08月08日
- 申請公布號CN204068925U
- 申請公布時間2014年12月31日
- 分類號H03K19/0185(2006.01)I;
