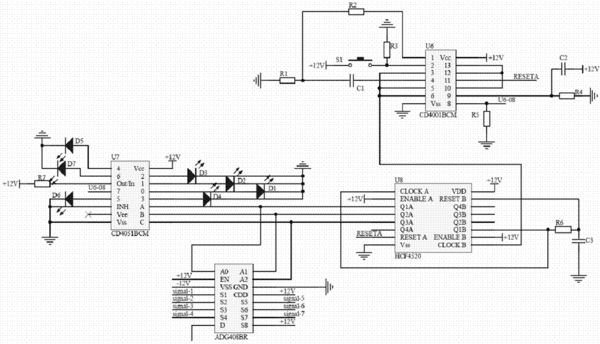

摘要：本發明公開了一種可循環的多通道選擇電路系統，其包括：二進制計數器，用于接收二進制輸入信號并根據二進制輸入信號循環輸出多位選擇信號；第一多路復用器，所述第一多路復用器包括多路信號輸入口和一路信號輸出口，所述第一多路復用器根據選擇信號選通一路信號輸入口信號從信號輸出口輸出。本發明通過二進制計數器和多路復用器結合實現了多通道的循環選擇，而且可以靈活簡單的自由裁剪用戶使用的通道數，減少和增加通道只需在電路中做最簡單且最少的改動，系統采用純模擬電路，無需單片機控制，抗干擾能力強，響應速度快，易于維護。本發明可廣泛應用于各種多通道切換電路。
- 專利類型發明專利
- 申請人深圳市亞泰光電技術有限公司;
- 發明人王超;
- 地址518000 廣東省深圳市龍崗區黃閣北路天安龍崗新數碼城3棟B座11樓
- 申請號CN201410397800.1
- 申請時間2014年08月13日
- 申請公布號CN104202034A
- 申請公布時間2014年12月10日
- 分類號H03K19/0185(2006.01)I;
