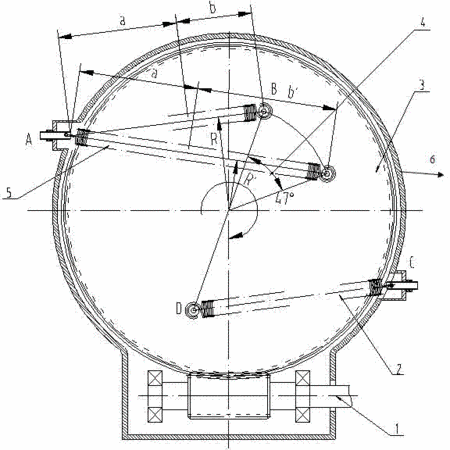

摘要：本實用新型提出一種可用作赤緯軸等轉動行程較小的小轉動角度傳動系統的具有消隙機構的小轉動角度傳動裝置，其包括傳動箱和轉動軸，轉動軸外設置軸套，軸套與傳動箱固定連接，在傳動軸上設置有預拉伸的彈簧，該彈簧的一端固定在傳動軸的軸端面上，另一端固定在軸套上，當轉動軸旋轉到任何角度時，該彈簧輸出的轉動力矩均相等。本實用新型采用彈簧裝置來輸出衡定力矩進行傳動消隙，既省去了電機及驅動電路，節省器材成本和電力消耗，又可避免電機發熱，防止引起熱對流而降低成像質量；且結構簡單，性能可靠，不易損壞。
- 專利類型實用新型
- 申請人南京中科天文儀器有限公司;
- 發明人胡企千;朱慶生;周小軍;張露;
- 地址210042 江蘇省南京市玄武區花園路6-10號
- 申請號CN201220689645.7
- 申請時間2012年12月14日
- 申請公布號CN202955207U
- 申請公布時間2013年05月29日
- 分類號F16H57/12(2006.01)I;
