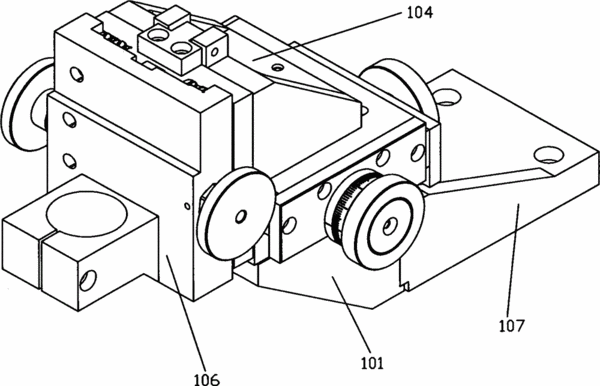

摘要:本實用新型涉及一種磨床用影像系統安裝調整裝置,包括第一底座、第二底座和支架,所述第二底座設置在第一底座和支架之間,第二底座上部內部水平設置有第一通孔,第一通孔中設置有第一螺桿,第二底座上端設置有水平導軌,水平導軌上設置有滑板,滑板上設置有彎板,彎板左側設置有豎直導軌,豎直導軌左端面豎直設置有一齒條,支架通過豎直導軌與第二底座相連,支架右側中部水平設置有第二通孔,第二通孔中設置有齒輪軸,齒輪軸兩端分別設置有第二旋鈕,水平導軌內部且位于第一螺桿上方水平設置有與其垂直的第二螺桿。本實用新型的有益效果在于,本實用新型提供一種結構簡單、安全可靠、照明效果好且散熱性能優良的磨床用影像系統安裝調整裝置。
- 專利類型實用新型
- 申請人北京德銘納精密機械有限公司;
- 發明人王志晟;潘偉光;黃廣智;
- 地址100085 北京市海淀區上地十街一號輝煌國際中心1-1202
- 申請號CN201420749013.4
- 申請時間2014年12月04日
- 申請公布號CN204277751U
- 申請公布時間2015年04月22日
- 分類號B24B41/00(2006.01)I;
