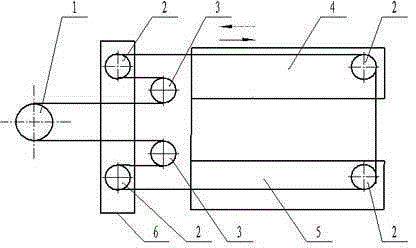

摘要:本實用新型公開了一種高精度走絲機構,包括:貯絲筒、主導輪、輔助導輪、上線架、下線架和張緊機構,所述張緊機構位于所述貯絲筒和所述上線架、下線架之間,所述主導輪有四個,其中兩個固定在所述張緊機構的上下兩端,另兩個固定在所述上線架、下線架的兩端,所述輔助導輪有兩個,位于所述張緊機構和所述上線架、下線架之間,電極絲經主導輪、輔助導輪由貯絲筒帶動作往復交替移動。通過上述方式,本實用新型能夠張緊電極絲,避免系統振動產生電極絲抖動現象,使走絲穩定,有效提高加工精度。
- 專利類型實用新型
- 申請人蘇州市寶瑪數控設備有限公司;
- 發明人邵建軍;
- 地址215151 江蘇省蘇州市高新區滸關工業園內
- 申請號CN201420657853.8
- 申請時間2014年11月06日
- 申請公布號CN204308355U
- 申請公布時間2015年05月06日
- 分類號B23H7/02(2006.01)I;B23H7/10(2006.01)I;
