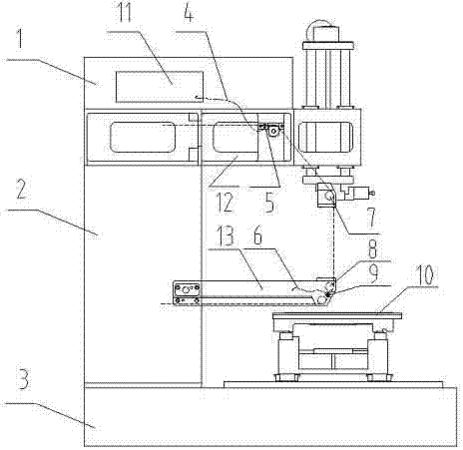

摘要：本實用新型涉及一種改進的電火花線切割機床，包括機床本體及控制柜，其中，機床本體至少包括床身、運絲機構、線架、工作臺、工作液系統、電源系統、機床電器及數控系統，所述電源系統包括高頻脈沖電源發生裝置，所述線架包括立柱、上臂、下臂，上臂、下臂加工區一側分別安裝有上、下主導輪及上、下導電塊；所述高頻脈沖電源發生裝置安裝于電源柜中，該電源柜安裝于立柱一側，其產生的高頻脈沖電源正極通過導線連接至機床本體的工作臺，負極通過上、下導線分別連接至位于機床加工區的上、下主導輪一側的上、下導電塊。本實用新型中，高頻脈沖電源與上、下導電塊距離大為縮短，可縮短為一半左右，在傳輸過程中電壓損耗小，機床加工效率明顯提高。
- 專利類型實用新型
- 申請人江蘇三星機械制造有限公司;
- 發明人王炎秋;
- 地址225300 江蘇省泰州市海陵區城東街道春風路西首三星公司內
- 申請號CN201220349964.3
- 申請時間2012年07月19日
- 申請公布號CN202684249U
- 申請公布時間2013年01月23日
- 分類號B23H7/02(2006.01)I;B23H7/10(2006.01)I;B23Q1/25(2006.01)I;
