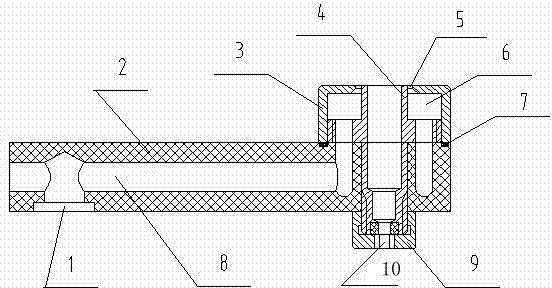

摘要:本發明涉及一種電火花線切割機床用噴水嘴,包括噴水板,所述噴水板的一側有進液孔,噴水板的另一側有出液口,噴水板內部有連通管,上述出液口由安裝于噴水板另一側的管狀件和螺帽狀構件形成,所述螺帽狀構件套裝于管狀件外側,管狀件的外壁與螺帽狀構件的內壁形成容水腔,管狀件上端與螺帽狀構件上端的間隙形成出液口,該出液口與進液孔通過位于噴水板內的連通管經容水腔相連通,其特征在于:所述管狀件的上端面與螺帽狀構件的上端面位于同一平面內。本發明工作時,工件可緊貼管狀件及螺帽狀構件的上端面,切削液噴出壓力大,能很好地從加工縫中進入,達到良好的排屑目的。
- 專利類型發明專利
- 申請人江蘇三星機械制造有限公司;
- 發明人王炎秋;
- 地址225300 江蘇省泰州市海陵區城東街道春風路西首三星公司
- 申請號CN201210319370.2
- 申請時間2012年09月03日
- 申請公布號CN103658885A
- 申請公布時間2014年03月26日
- 分類號B23H7/02(2006.01)I;B23H11/00(2006.01)I;
